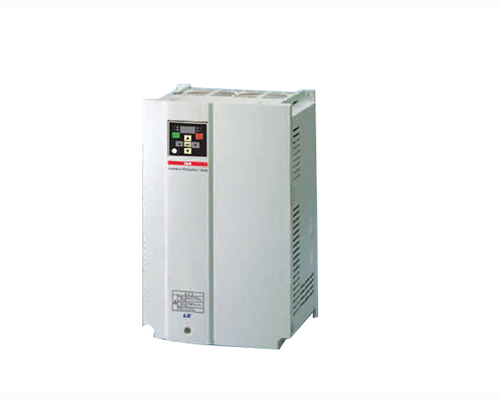

IGXA系列

IGXA簡述變頻器產品的轉矩限制：

轉矩模式是指變頻器是以控制電機的輸出力矩為目的，速度大小和外部負載有關，與轉矩?zé)o關。此時變頻器一般無速度環，只有電流環，外部給定直接給電流環作為力矩設定。為防止超速，許多質量好的變頻器都帶速度外環限制超速，這是一種增強型的轉矩模式，此時速度環只起一個限制極大速度的作用，電流環依然起主導作用。開環轉矩在響應和精度方面比閉環要差，原因和速度模式是一樣的。

設置好變頻器轉矩提升功能很重要。變頻器應用最廣泛的是V/F控制模式，當電動機的電源頻率下降時，電動機的轉速也會下降，如果負載轉矩不變，則其輸出功率也是下降的。根據能量守恒的原理，如果負載的轉矩不變，電流是不能減小的，只有減小電壓來保持輸人與輸出間的能量平衡。設電動機輸人的對應電壓為Ux，頻率下降為fx，則電壓調節比Ku=Ux÷Un；頻率調節比Kf=fx÷fn，公式中Un和fn分別是電壓和額定頻率。
